Comment mesurer avec précision la résistance des composants électriques ?

Salut! En tant que fournisseur de pièces électriques, j'ai pu constater à quel point il est crucial de mesurer avec précision la résistance des pièces électriques. Que vous soyez un bricoleur, un électricien professionnel ou une personne travaillant dans un environnement manufacturier, obtenir des mesures de résistance précises peut faire une énorme différence dans les performances et la sécurité des systèmes électriques. Dans cet article de blog, je vais partager quelques trucs et astuces sur la façon de mesurer avec précision la résistance des pièces électriques.

Pourquoi une mesure précise de la résistance est importante

Tout d’abord, parlons des raisons pour lesquelles une mesure précise de la résistance est si importante. La résistance est une propriété fondamentale des composants électriques et elle affecte la façon dont le courant circule dans un circuit. Si vous travaillez sur un projet où les valeurs de résistance sont critiques, comme dans un appareil électronique sensible ou un système d'alimentation haute tension, même une petite erreur dans la mesure de la résistance peut entraîner des dysfonctionnements, une efficacité réduite ou même des risques pour la sécurité.

Par exemple, si vous remplacez une résistance dans un circuit et que la nouvelle résistance a une valeur de résistance différente de celle d'origine, le circuit pourrait consommer trop ou pas assez de courant. Cela pourrait endommager d’autres composants du circuit ou empêcher l’appareil de fonctionner complètement.

Outils pour mesurer la résistance

L'outil le plus courant pour mesurer la résistance est un multimètre. Un multimètre est un appareil polyvalent capable de mesurer la tension, le courant et la résistance. Lorsqu'il s'agit de mesurer la résistance, vous souhaiterez régler votre multimètre sur le réglage de la résistance (ohms).

Il existe deux principaux types de multimètres : analogiques et numériques. Les multimètres analogiques utilisent une aiguille pour indiquer la valeur mesurée, tandis que les multimètres numériques affichent la valeur sur un écran numérique. Les multimètres numériques sont généralement plus précis et plus faciles à lire, je recommande donc d'en utiliser un.

Préparation à la mesure

Avant de commencer à mesurer la résistance d'un composant électrique, vous devez faire certaines choses pour garantir des résultats précis.

1. Éteignez le circuit: C'est super important. Vous ne devez jamais mesurer la résistance d'un composant lorsque le circuit est sous tension. La tension dans le circuit peut interférer avec la mesure de la résistance et peut même endommager votre multimètre. Assurez-vous donc de couper l’alimentation électrique et de déconnecter le circuit de toute source d’alimentation.
2. Vérifiez le multimètre: Assurez-vous que votre multimètre fonctionne correctement. Vous pouvez le faire en le testant sur une résistance connue. Si le multimètre n'affiche pas la valeur de résistance correcte pour la résistance connue, il faudra peut-être l'étalonner ou le réparer.
3. Nettoyer les fils des composants: La saleté, la poussière et l'oxydation sur les fils du composant électrique peuvent augmenter la résistance de contact et affecter la précision de votre mesure. Utilisez un chiffon propre ou une petite brosse métallique pour nettoyer les fils avant de prendre la mesure.

Prendre la mesure

Une fois que vous avez tout préparé, il est temps de faire la mesure de la résistance.

1. Connecter les sondes du multimètre: Réglez votre multimètre sur la plage de résistance appropriée. Si vous n'êtes pas sûr de la plage à utiliser, commencez par la plage la plus élevée, puis ajustez-la à une plage inférieure si nécessaire. Connectez la sonde noire au port COM (commun) du multimètre et la sonde rouge au port VΩ (tension/résistance).
2. Placer les sondes sur le composant: Touchez les sondes aux deux fils du composant électrique. Assurez-vous que les sondes sont bien en contact avec les câbles. Si le contact est mauvais, vous obtiendrez une mesure inexacte.
3. Lire la mesure: Une fois les sondes en place, lisez la valeur de résistance affichée sur l'écran du multimètre. Si la valeur est hors plage ou si l'écran affiche « OL » (surcharge), vous devez ajuster la plage du multimètre à un réglage plus élevé.

Mesurer dans un circuit

Parfois, vous devrez peut-être mesurer la résistance d'un composant alors qu'il est encore dans le circuit. Cela peut être un peu délicat car d'autres composants du circuit peuvent affecter la mesure.

1. Isoler le composant: Si possible, débranchez un fil du composant du circuit. Cela isolera le composant et vous permettra de mesurer sa résistance sans l'influence des autres composants.
2. Utilisez la formule de résistance parallèle: Si vous ne parvenez pas à déconnecter le composant, vous devrez utiliser la formule de résistance parallèle pour calculer la résistance du composant. La formule pour calculer la résistance totale (R_total) de deux résistances (R1 et R2) en parallèle est :
   1/R_total = 1/R1 + 1/R2
   Vous pouvez utiliser cette formule pour calculer la résistance du composant qui vous intéresse si vous connaissez la résistance totale du circuit et la résistance des autres composants.

Gérer les effets de la température

La résistance peut également être affectée par la température. La plupart des composants électriques ont un coefficient de température positif, ce qui signifie que leur résistance augmente à mesure que la température augmente.

Pour obtenir une mesure précise de la résistance, vous devez mesurer la résistance à la température de fonctionnement du composant. Si vous mesurez la résistance à température ambiante et que le composant fonctionnera à une température plus élevée, vous devrez prendre en compte le coefficient de température.

Exemples de pièces électriques et leur mesure de résistance

Jetons un coup d'œil à certaines pièces électriques spécifiques et comment mesurer leur résistance.

• Résistances: Les résistances sont les composants électriques les plus couramment utilisés pour contrôler le flux de courant dans un circuit. Mesurer la résistance d’une résistance est simple. Suivez simplement les étapes que j'ai mentionnées ci-dessus. La valeur de la plupart des résistances est imprimée dessus, vous pouvez donc comparer votre mesure avec la valeur imprimée. Par exemple, si vous avez unVolvo 23162321résistance, mesurez sa résistance et assurez-vous qu'elle se situe dans la plage de tolérance spécifiée par le fabricant.
• Condensateurs: Les condensateurs stockent l’énergie électrique. Lorsque vous mesurez la résistance d'un condensateur, vous remarquerez que la valeur de la résistance changera avec le temps. C'est parce qu'un condensateur se charge et se décharge. Pour mesurer la résistance d'un condensateur, vous pouvez utiliser le réglage « diode » ou « continuité » de votre multimètre. Si le condensateur fonctionne correctement, vous devriez voir une brève explosion de faible résistance suivie d'une augmentation de la résistance à mesure que le condensateur se charge.

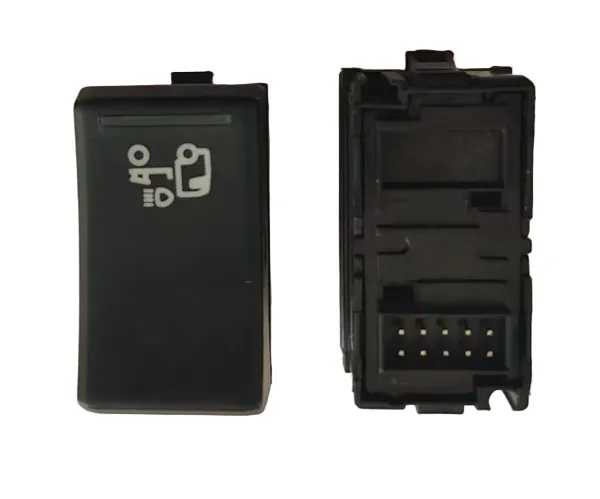

• Commutateurs: Les interrupteurs sont utilisés pour ouvrir et fermer les circuits. Pour mesurer la résistance d'un interrupteur, réglez votre multimètre sur le réglage de résistance et placez les sondes sur les deux bornes de l'interrupteur. Lorsque l'interrupteur est fermé, la résistance doit être proche de zéro. Lorsque l’interrupteur est ouvert, la résistance doit être très élevée (idéalement infinie). Par exemple, leVolvo 21211220 Bouton de commandepeut être testé de cette manière.
• Relais: Les relais sont des interrupteurs électromagnétiques. Pour mesurer la résistance d'une bobine de relais, placez les sondes sur les deux bornes de la bobine. La valeur de résistance doit être comprise dans la plage spécifiée par le fabricant. Si vous mesurez les contacts d'un relais, suivez la même procédure que pour un interrupteur. LeVolvo 24438826le relais peut être vérifié de cette manière.

Conclusion

Mesurer avec précision la résistance des pièces électriques est une compétence essentielle pour toute personne travaillant avec des systèmes électriques. En suivant les conseils et techniques que j'ai partagés dans cet article de blog, vous pouvez vous assurer que vos mesures sont aussi précises que possible.

Si vous êtes à la recherche de pièces électriques de haute qualité, nous sommes là pour vous aider. Nous proposons une large gamme de composants électriques, notamment des résistances, des condensateurs, des interrupteurs et des relais. Que vous travailliez sur un petit projet de bricolage ou sur une grande application industrielle, nous avons les pièces dont vous avez besoin.

Si vous avez des questions sur nos produits ou si vous avez besoin d'aide pour mesurer la résistance ou tout autre problème électrique, n'hésitez pas à nous contacter. Nous sommes toujours heureux de vous aider à trouver les pièces adaptées à vos besoins et à garantir qu'elles fonctionnent au mieux.

Références

• "Fondamentaux du génie électrique" par Charles K. Alexander et Matthew NO Sadiku
• "L'électronique pratique pour les inventeurs" par Paul Scherz et Simon Monk
